rinnoviamo l’alimentazione interna

ciao,

sto lavorando sull’alimentazione interna, vale a dire sullo stepdown dai 9 ai 5V.

prima del restyling avevo un unico LM7805 con 1 Ampere di massima corrente. il relay-o-matic essendo tutto a relays con bobina consuma un bel po’ e quindi ero al limite con un solo transistor, tanto che scaldava da matti.

ho risolto ricostruendo l’alimentazione ed appaiando due LM in modo da (spero) distribuire meglio il carico e farli scaldare meno.

Ricostruendo il circuito principale, tra l’altro, ho guadagnato un sacco di spazio e quindi ho potuto disporre diversamente anche il ”gruppo alimentazione”.

altra novità non da poco è l’eliminazione della colla a caldo: ho comprato dei dorsini per dispense, li ho tagliati e non ho fatto altro che fare delle clip per tenere insieme pcb e vetroresina, il risultato è ottimo e la tenuta perfetta; e se si ha la necessità di smontare, ci si riesce in due minuti, senza rovinare nulla.

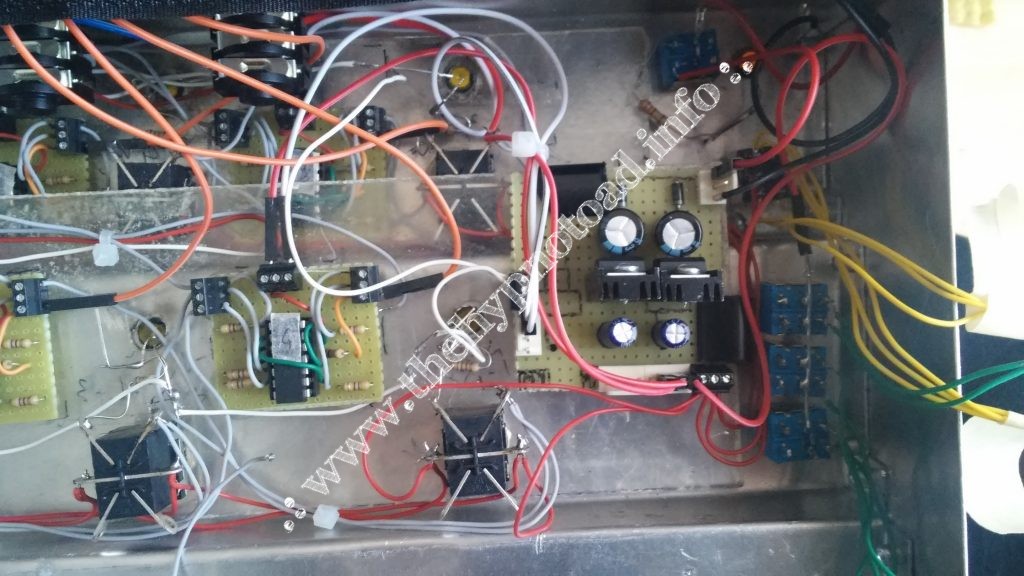

alimentazione nuova

a presto!

A.
