step 2: il funzionamento in concreto

ciao,

nei giorni scorsi avevo pubblicato la ”lista della spesa” ma mi sono dovuto fermare perchè in fase di sperimentazione ho avuto alcune difficoltà a far collimare il ”teorico” col ”pratico”.

in ogni caso, dopo un paio di giorni di delirio ho delineato un funzionamento accettabile, un buon compromesso diciamo così.

i 4 loop singoli non passeranno per gli Xor; avrannno una linea a testa che andrà direttamente ad attivare il relè corrispondente, in questo modo, essendo le combinazioni ”a due a due” avremmo sempre due loop esclusi e pilotabili singolarmente.

le 6 combinazioni invece passeranno tutte per gli Xor, alla fine, dopo varie sperimentazioni, la conclusione è stata questa: gli IC hanno 4 Xor separati, due per lato, quindi utilizzo un lato per ogni loop così facendo avrò 4 entrate e 2 uscite che vanno entrambe sullo stesso relè; essendo i Loop 4 e le combinazioni tra loro 12 ogni ”banco” degli IC avrà 3 cavi in ingresso e due in uscita, di seguito disegno chiarificatore:

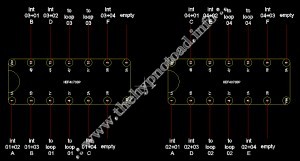

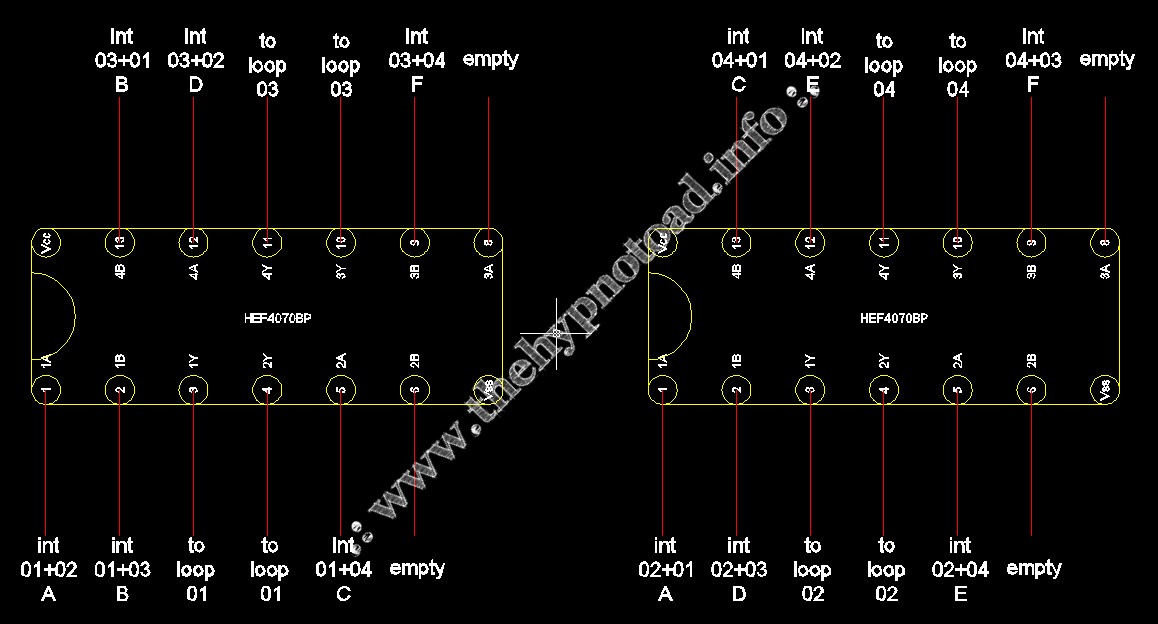

disposizione IC-volendo, possiamo aggiungere un’altro ic ed un quinto relè e aggiungere altre 5 combinazioni (una singola, quattro coppie) così da saturare tutte le uscite dei primi due IC ed una riga intera di un’altro il tutto con penso non più di 3€-

al momento mi sono fermato qua, nel senso che per ogni relè ho 3 cavi in entrata sul circuito di attivazione: due dall’IC ed uno ”indipendente”, NON ho ancora sperimentato la possibilità di aumentare i loops, quindi le combinazioni ed i cablaggi, al momento avere 3 loop + cambio canale ampli, o 4 loop + cambio mi sembra sufficiente alle esigenze ”medie”.

l’unica debolezza che il sistema ha al momento, se così la si vuole chiamare, risiede nel fatto che non si ha la possibilità di agire all’interno di una coppia di loop spegnendone uno o l’altro; è anche vero che essendo coperte tutte le combinazioni possibili, se ammettiamo abbiamo attivo il loop 1+2 e vogliamo disattivare il 2 per il 3 possiamo attivare 1+3 e disattivare 1+2 così facendo il loop 1 rimarrà sempre ON e avremo cambiato loop senza grossi problemi e\o variazioni.

last but not least, al momento la sperimentazione sta avvenendo tramite LED collegati ad ogni relè, per vedere cosa si accende con cosa e via dicendo; un paio di sere fa ho cablato con coccodrilli e fatto passare un segnale audio giusto per vedere come si comportava il sistema, a quello che son riuscito a sentire nessuna perdita di segnale e il loop funziona esattamente come teorizzato.

a presto!

A.
