Parte Cinque: Chiusura ed Installazione

una volta finito di allestire gli effetti, sono passato alla lavorazione del bottom della enclosure, come vi anticipavo alcuni giorni fa, c’è uno solo connettore di alimentazione che porta ad un hub interno che alimenta tutti gli effetti.

vi risparmio la foratura della enclosure, vi posto due foto, la prima è un particolare dell’esterno del plug con relativa descrizione l’altra è l’interno con la presa per l’hub:

come vedete nella seconda foto c’è della pellicola adesiva messa per ”isolare” il bottom, messa più che altro per sicurezza psicologica mia;

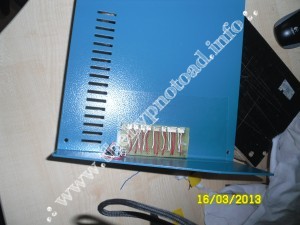

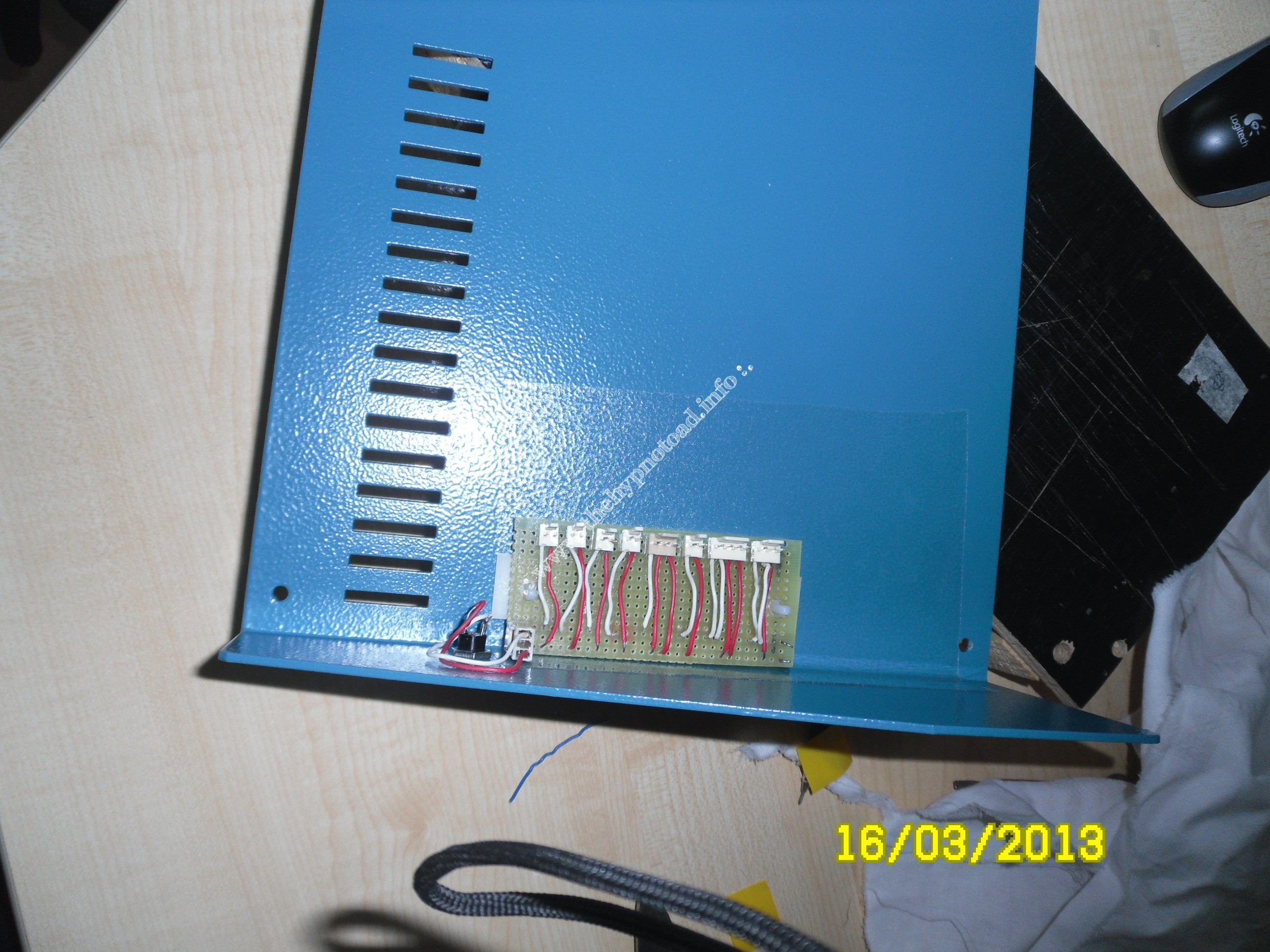

la foto successiva vede l’hub montato e collegato alla presa di alimentazione, come vedete tutto è scollegabile, in modo da non impazzire se dovesse esserci necessità di interventi di qualsiasi genere:hubinstallato

so che è orrendo da vedere,  ma tanto è interno quindi per me il problema non si pone, l’ho leggermente sovradimensionato, nel senso che uno dei connettori a 2 pin rimane libero.

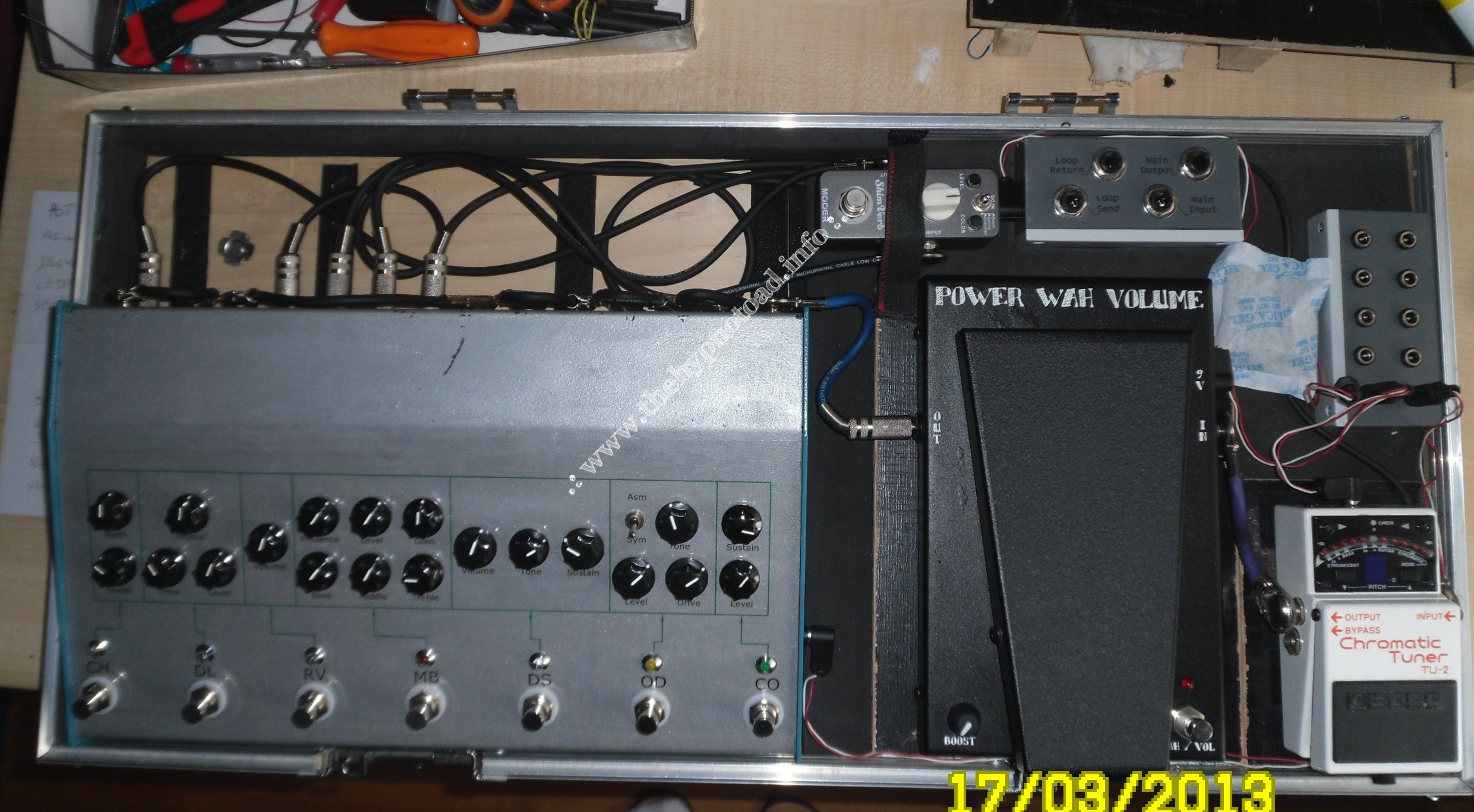

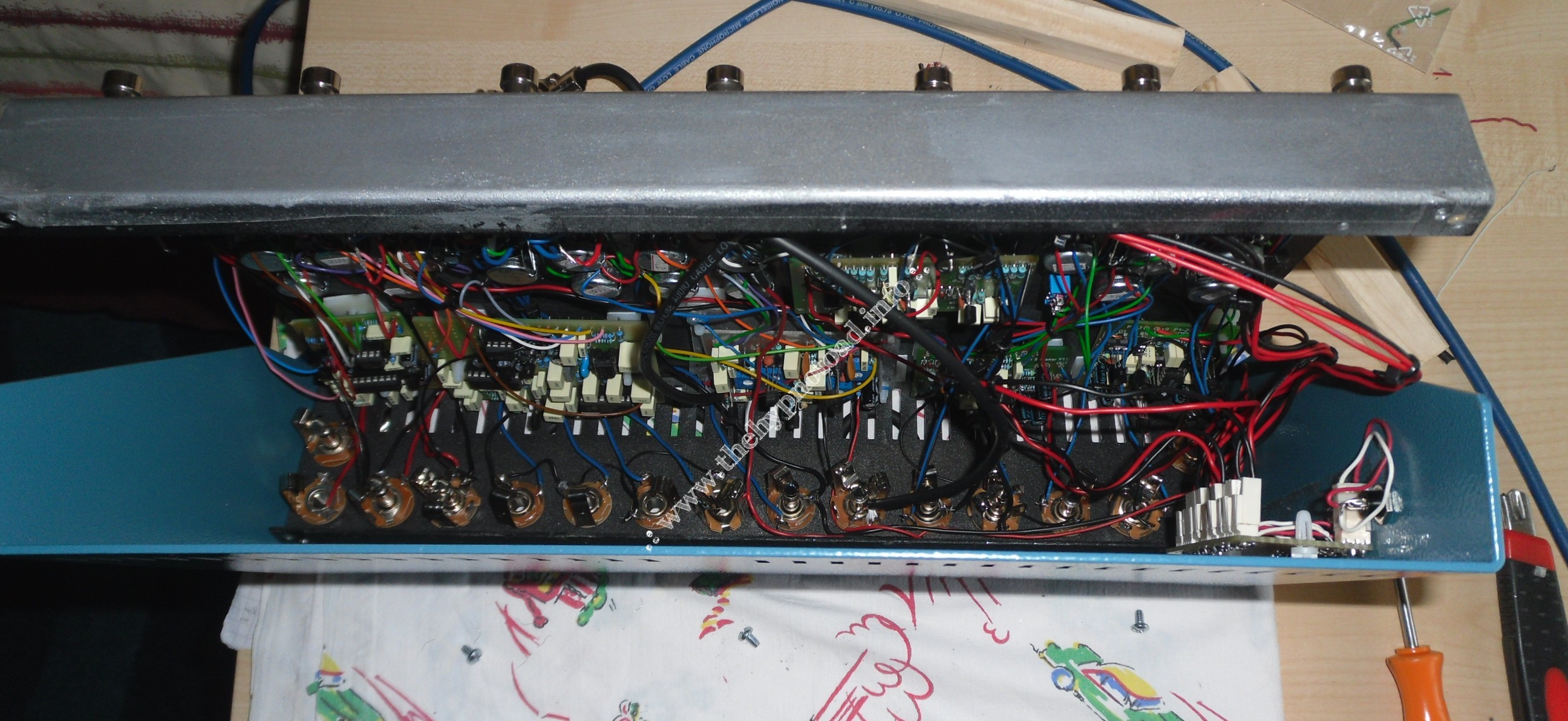

una volta assemblate le due parti il risultato è questo:finitocollegatoho quindi chiuso, ritestato il tutto, messo il velcro sul fondo, ed installato il multieffetto sulla pedalboard, facendo tutti i collegamenti del caso:installato

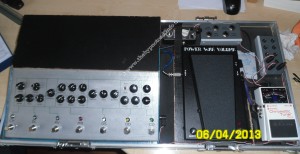

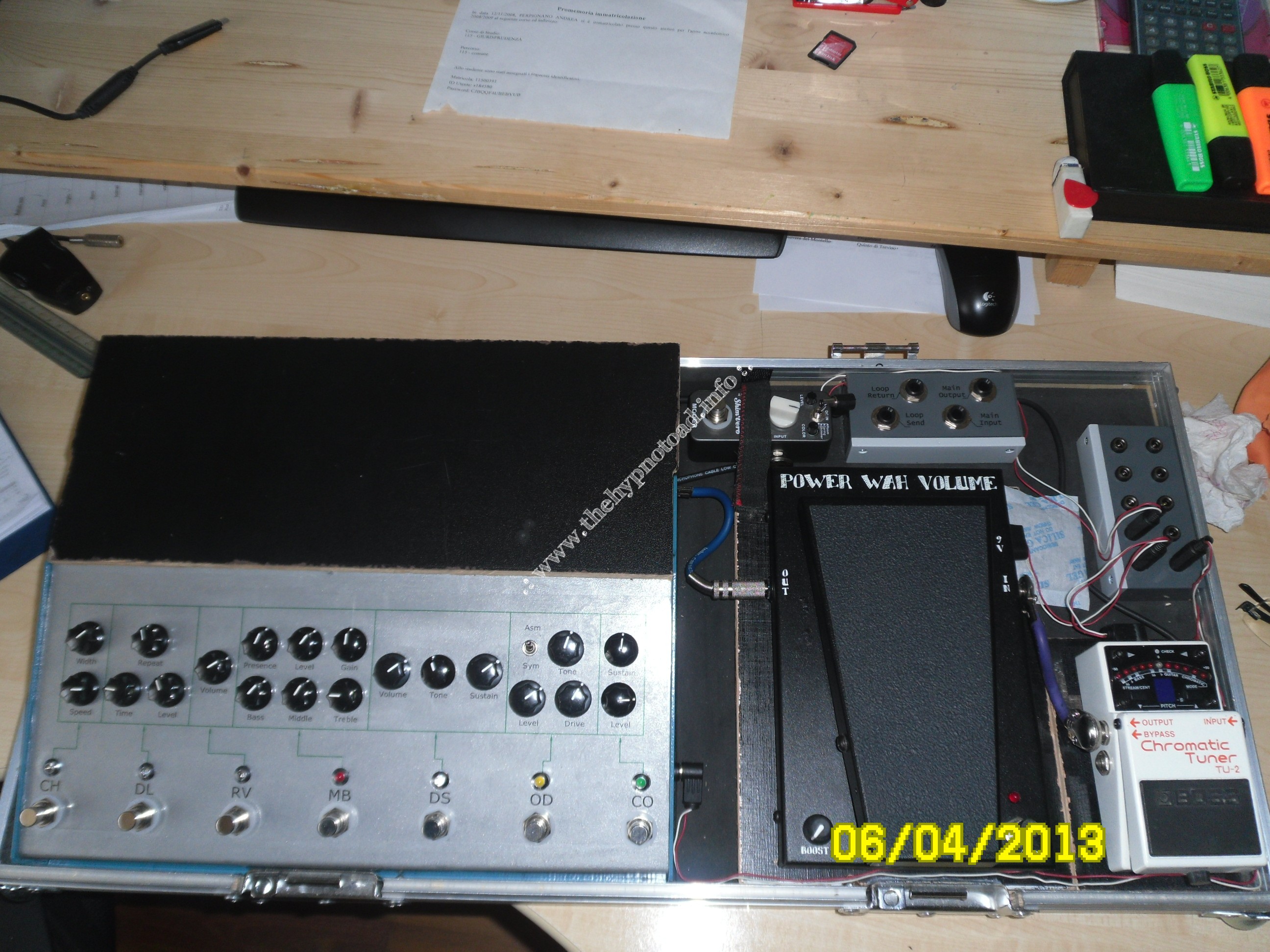

il tocco finale è l’applicazione di un ripiano che copre i cavi ma che fornisce un ampio spazio di backup per eventuali nuove installazioni, il ripiano è appoggiato al multieffetto sostenuto sul retro da 4 colonnine in abete 18x18mm altezza 80mm e queste fissate con il velcro:fineconripiano

magari non è bellissimo da vedere, ma previente la possibilità che lo smalto della enclosure si rovini ulteriormente e copre i cavi.

il progetto è praticamente finito, commenti e domande sono graditissimi!

A.
